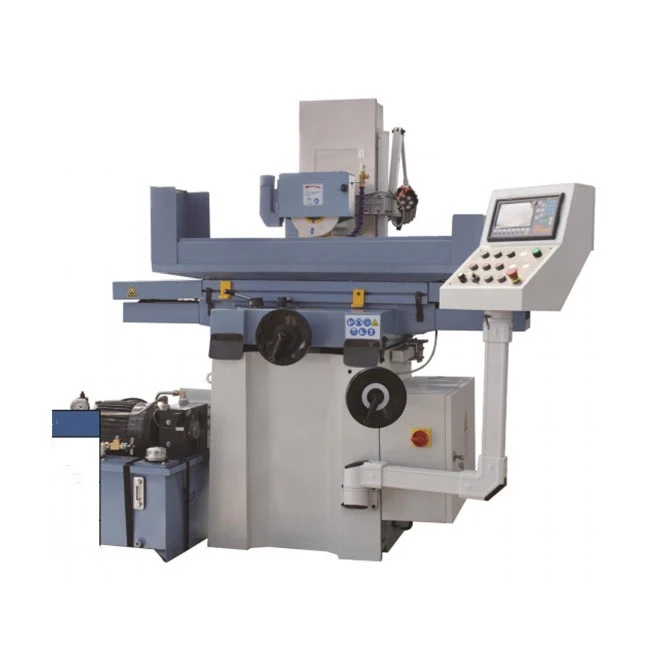

Máy mài bề mặt thủy lực chính xác



Máy mài bề mặt thủy lực chính xác với khung đúc cứng và hệ thống bàn thủy lực. Chuyển động bàn ổn định và giảm độ rung trong quá trình mài liên tục các bề mặt phẳng và hình thành.





MX-1224/ MX-1230	AH	AHR
Thẳng đứng	Thủ công	Chuyển động nhanh và thủ công
Đi qua	Tự động ngắt quãng	Tự động ngắt quãng
theo chiều dọc	thủy lực	thủy lực



Người mẫu	MX-1224AH/AHR	MX-1230AH/AHR
Tối đa. phôi được mài (L*W)	690x300mm	690x300mm
Hành trình tối đa của bàn (L*W)	720x320mm	720x320mm
Kích thước mâm cặp từ tính	600x300mm	680x300mm
Số lượng khe T{0}}	14mmx1n	14mmx1n
Khoảng cách từ mặt bàn đến tâm trục chính	450mm	450mm
Kích thước bánh xe (đường kính * chiều rộng * lỗ khoan)	Φ300x30xΦ75mm	Φ300x30xΦ75mm
Tốc độ trục chính (50Hz)	1440 vòng/phút	1440 vòng/phút
Tốc độ dọc bảng (trái và phải) (vô cấp)	3-20m/phút	3-20m/phút
Liên tục (tốc độ thay đổi)	150mm/phút	150mm/phút
Không liên tục (vô cấp)	0-5m/lần	0-5m/lần
Tay quay đang quay	4mm	4mm
Tay quay từng lưới	0,02mm	0,02mm
Tay quay đang quay	2mm	2mm
Tay quay từng lưới	0,01mm	0,01mm
Động cơ trục chính	4kw	4kw
Động cơ làm mát	0,04kw	0,04kw
Động cơ thủy lực	1,5kw	1,5kw
Động cơ cấp liệu chéo	0,04kw	0,04kw
Động cơ nâng (AHR)	0,25kw(AHR)	0,25kw(AHR)
Dung tích bình dầu	60L	60L
Bề mặt gia công của đế song song	300/0,005mm	300/0,005mm
Độ nhám bề mặt	Tăng 0,32μm	Tăng 0,32μm
trọng lượng tịnh	1.4T	1.45T
Trọng lượng chéo	1.55T	1.6T
Kích thước đóng gói (L * W * H)	2000x1800x2020mm	2000x1800x2020mm





Hệ thống van dừng khởi động ổn định

Van định hướng cơ khí có chức năng điều chỉnh và dỡ tải để khởi động và dừng có kiểm soát.



Lắp ráp hướng dẫn chính xác

Bề mặt trượt bằng nhựa có các thanh dẫn hướng-được cạo bằng tay để chuyển động tuyến tính ổn định khi chịu tải.



Đồng bộ hóa ổ đĩa kép

Dẫn động thủy lực và cơ khí làm việc trong chu trình mài đồng bộ.



Hỗ trợ mâm cặp từ tính kích thước kép

Bàn làm việc tương thích với các tùy chọn mâm cặp từ tính 600×300 mm / 680×300 mm.





Cấu hình máy:Kích thước bàn, phạm vi di chuyển và bố cục có thể được điều chỉnh theo yêu cầu.

Hệ thống trục chính:Phạm vi tốc độ trục chính và thông số vòng bi có thể được tùy chỉnh.

Cấu trúc hướng dẫn:Có sẵn các tùy chọn về mức độ hoàn thiện và bề mặt trượt.

Hệ thống thủy lực:Công suất bơm và cài đặt áp suất có thể được điều chỉnh cho phù hợp với điều kiện làm việc.





Mài bề mặt phẳng:Mài các bộ phận phẳng bằng thép và hợp kim với độ phẳng và độ bóng bề mặt được kiểm soát.



Gia công cơ sở khuôn:Hoàn thiện đế khuôn và các bộ phận dụng cụ với yêu cầu về độ chính xác về kích thước.



Bộ phận cơ khí:Các bộ phận máy mài đòi hỏi độ phẳng ổn định và độ lặp lại.



Công việc bảo trì:Tái tạo bề mặt và sửa chữa các bộ phận và cụm kim loại bị mòn.
